系统概述：

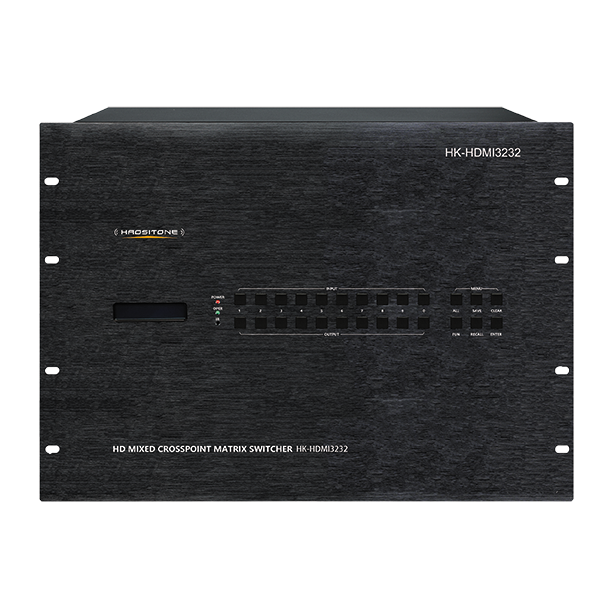

HK高清多格式混插式切换矩阵是一款高性能的高清视频信号交换设备，全数字化切换，实时无缝切换，不分信号格式，可以任意输入切换到任意输出,切换过程无黑屏、抖动、撕裂等现象；采用高性能的模块化硬件设计，完美支持各类高清晰数字/模拟信号切换处理，该系统将高清视频信号切换控制，支持多种视频格式转换传输以及网络远程管理等功能融合为一体，不但实现了模拟信号，数字信号的高清转换和路由功能，而且可以对视频信号进行补偿，修正，驱动等功能。矩阵采用4路插卡式结构 ， 系 列 产 品 最 多 可 支 持 7 2 路 信 号 输 入 ， 7 2 路 信 号 输 出 ， 目 前 支 持 VGA、SDI、DVI、HDMI、CVBS、S-Video、YPbPr、HDbaseT等信号输入及输出；同时具备Ethernet及RS232通讯接口，通过专用的控制软件控制矩阵信号的切换，设置信号分辨率等；
用户根据需求随意搭配各种输入输出卡，实现多种格式信号，为各行业的多种音视频及控制信号分配切换处理提供一站式解决方案，可广泛应用于广播电视工程、多媒体式会议厅、大屏幕显示工程、电视教学、智能交通管理中心、指挥控制中心等场所。
功能特点：
插卡式机箱，四路板卡设计,支持32路信号输入，32路信号输出；
采用液晶显示屏，可显示设备各通道的切换状态、支持一键快速查询的切换状态功能；
采用Contrex嵌入式处理器控制，运行速度更快，系统更稳定；
全数字化切换，实时无缝切换，不分信号格式，可以任意输入切换到任意输出,切换过程无黑屏、抖动、撕裂等现象；
无缝切换支持完美同步拼接模式，任意OSD字符叠加（选配）
输入输出信号卡支持VGA、SDI、DVI、HDMI、CVBS、S-Video、YPbPr、HDbaseT，分辨率最高分辨率1600×1200@60hz；
内置板卡智能识别技术，自动检测板卡类型、信号状态、分辨率，即插即用；
数字同步识别处理(DSIP)技术，数字信号运用了点对点无损传输方式，有力保证了图像信号的高保真输出；
具有倍频倍线功能，对图像信号进行倍线缩放、倍频增强显示，将不同分辨率的信号统一处理，输出相同分辨率的信号；
支持HDCP管理，可设置加密和解密HDCP内容，确保信号源正常显示；
支持EDID管理功能，可以通过串口读出当前输出口源输入设备的EDID码保障更大的兼容性；
输入输出音频,采用标准3.5MM接口（选配）
具有掉电记忆功能带有断电现场保护，上电自动恢复关机前状态；
支持苹果IOS平板和安卓平板直接控制(选配)，同时兼容第三方控制；
具有TCP/IP网络控制管理功能，能通过以太网控制(选配)；
具备RS232通讯通讯接口，可以方便与电脑、遥控系统或各种远端控制设备配合使用；
全贴片SMT工艺，特有ESD静电保护功能；
可设置ID地址实现多机级联，最多可以级联255台矩阵。
国际通用宽电压设计，可适应交流110～240V，50/60Hz；
| 技术参数 | |
| 接口 | |
| 可接输入卡数量/输入路数 | 8/32路 |
| 可接输出卡数量/输出路数 | 8/32路 |
| 输入插卡类型 | VGA、SDI、DVI、HDMI、CVBS、S-Video、YPbPr、HDbaseT |
| 输出插卡类型 | VGA、SDI、DVI、HDMI、CVBS、S-Video、YPbPr、HDbaseT |
| 接口带宽 | 5.25Gbps |
| 串口控制 | |
| 串行控制接口 | RS-232，9-针母D型接口与9-针公D型接口 |
| 波特率与协议 | 波特率：9600，数据位：8位，停止位：1，无奇偶校验位 |
| 串行控制口结构 | 9针母D型接口：2 = TX，3 = RX，5 = GND； 9针公D型接口：3 = TX，2 = RX，5 = GND |
| 规格 | |
| 系统工作电源 | 100VAC ~ 240VAC，50/60 Hz，国际自适应电源 |
| 机箱尺寸 | 483x320x315mm |
| 产品重量(不包含任何板卡) | 约10Kg |
| 最大功耗 | 60W |
| 平均故障间隔时间 | 30,000小时 |
板卡参数概述
4HD-IN-W(HDMI输入卡)
无缝切换，切换过程无黑屏、抖动、撕裂等现象；
4路HDMI接口输入；
最大支持分辨率：HDPC 1920x1200P@60Hz，HDTV 1920x1080P@60Hz；；
支持HDMI 1.4a、HDCP 1.4以及DVI 1.0协议；
支持HDCP，支持蓝光DVD；
支持音频加嵌和解嵌功能，默认为HDMI内嵌音频输入；
可通过指令选择输入音频为HDMI外接模拟音频（选配）；
支持EDID 管理，每路输入都可现场读写EDID；
具有输入输出预加载，切换速度更快，点对点硬件无压缩实时转换；传输距离大于20m；
即插即用，无需软件，无需驱动；
4DVI-IN-W(DVI输入卡)
无缝切换，切换过程无黑屏、抖动、撕裂等现象；
4路DVI-I输入接口，兼容DVI-D接口；
兼容模拟和数字信号，同时支持HDMI、C-VIDEO、YPbPr、VGA等信号；
支持HDMI 1.4a、HDCP 1.4以及DVI 1.0协议；
支持EDID管理，具有EDID编辑功能；
支持独立音频输入（选配）；
具有最高达8米的长线输入自动均衡，对长距离的DVI电缆进行补偿；
最大支持分辨率：HDPC 1920x1200P@60Hz，HDTV 1920x1080P@60Hz；
4VGA-IN-W (VGA输入卡及分量输入卡)
无缝切换，切换过程无黑屏、抖动、撕裂等现象；
4路VGA信号输入，采用DB15母接口；
兼容VGA信号及分量信号，支持两种信号输入；
支持独立音频输入（选配）；
最大支持分辨率：HDPC 1920x1200P@60Hz，HDTV 1920x1080P@60Hz；
具有最高达15米的长线输入自动均衡，对长距离的VGA电缆进行补偿。

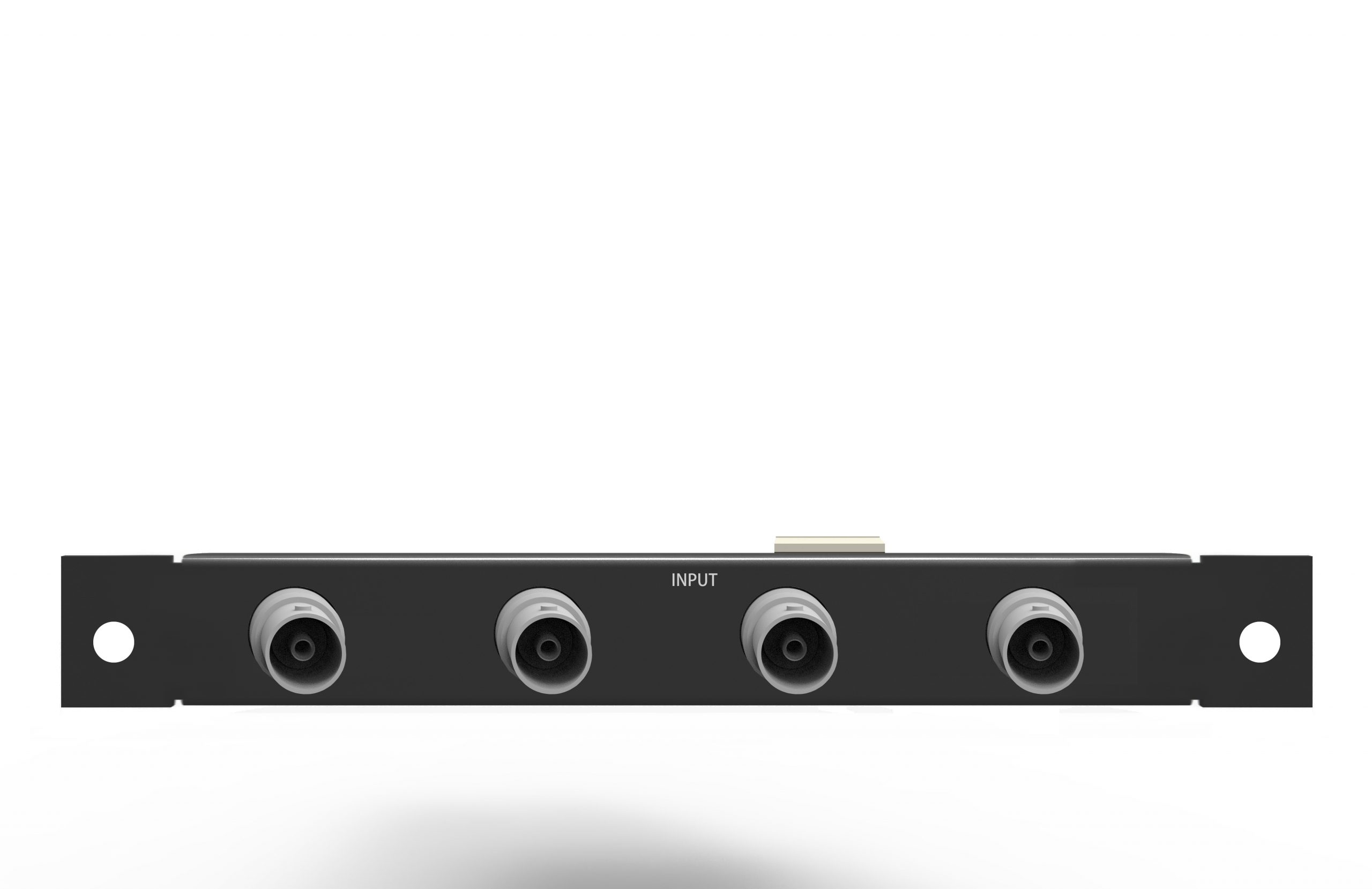

4AV-IN-W (AV（CVBS）复合视频输入卡)
无缝切换，切换过程无黑屏、抖动、撕裂等现象；
4路视频采用RCA接口输入，音频采用3.5音频接头输入；
支持视频及音频同时输入；
24位真彩色像素格式；
3D去隔行,3D降噪,自动黑电平控制

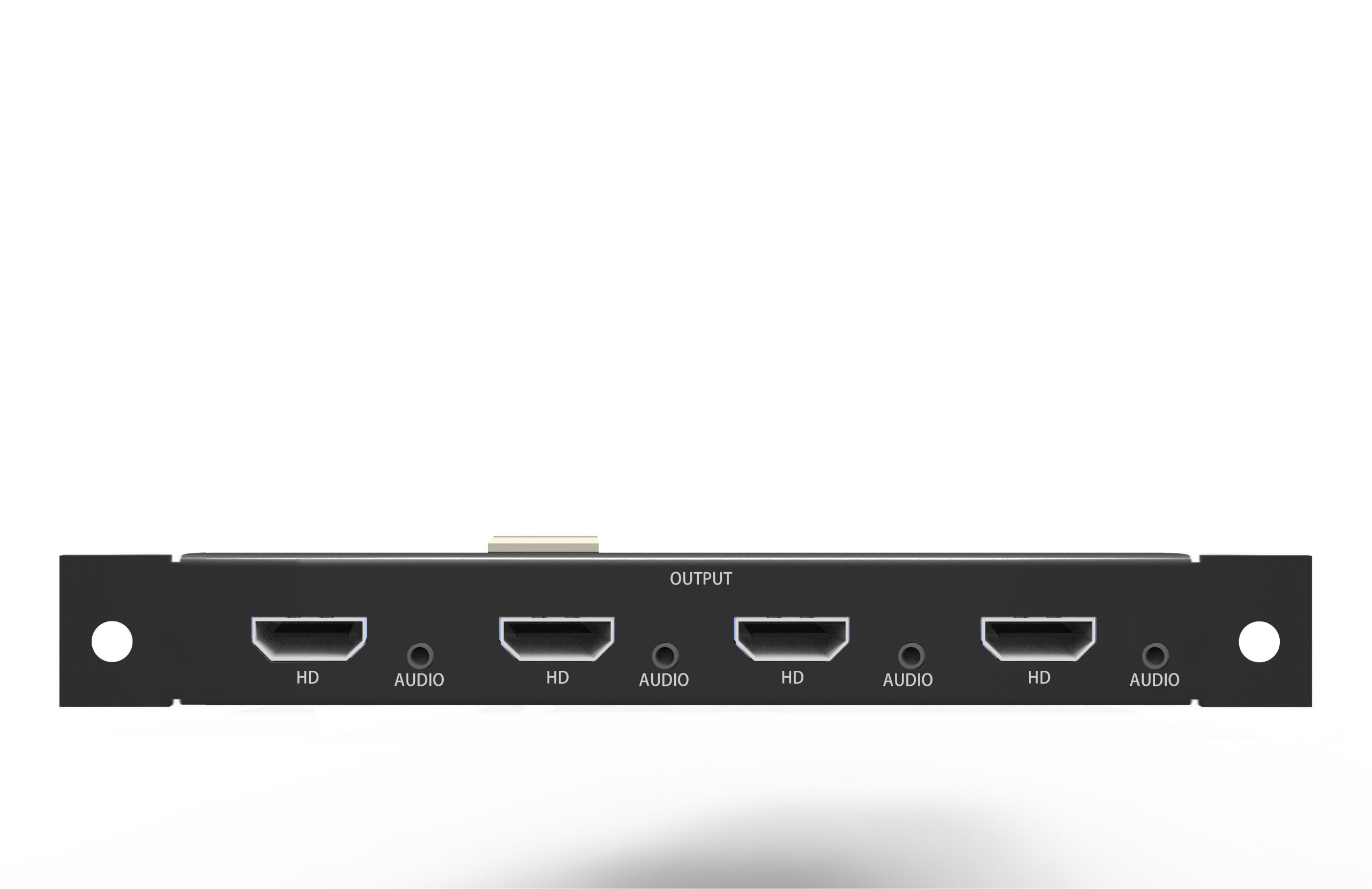

4HD-OUT-W （HDMI输出卡）
无缝切换，切换过程无黑屏、抖动、撕裂等现象；
4路HDMI接口输出；
最大支持分辨率：HDPC 1920x1200P@60Hz，HDTV 1920x1080P@60Hz；；
支持HDMI 1.4a、HDCP 1.4以及DVI 1.0协议；
支持音频加嵌和解嵌功能，默认为HDMI内嵌音频输出；
可通过指令选择输出音频为HDMI外接模拟音频（选配）；
支持EDID 管理，每路都可现场读写EDID；
具有输入输出预加载，切换速度更快，点对点硬件无压缩实时转换；传输距离大于20m；
即插即用，无需软件，无需驱动；
4DVI-OUT-W（DVI输出卡）
无缝切换，切换过程无黑屏、抖动、撕裂等现象；
4路DVI-I输出接口，兼容DVI-D接口；
兼容模拟和数字信号，同时支持HDMI、C-VIDEO、YPbPr、VGA等信号；
支持HDMI 1.4a、HDCP 1.4以及DVI 1.0协议；
支持EDID管理，具有EDID编辑功能；
支持独立音频输出（选配）；
具有最高达8米的长线输入自动均衡，对长距离的DVI电缆进行补偿；
最大支持分辨率：HDPC 1920x1200P@60Hz，HDTV 1920x1080P@60Hz；

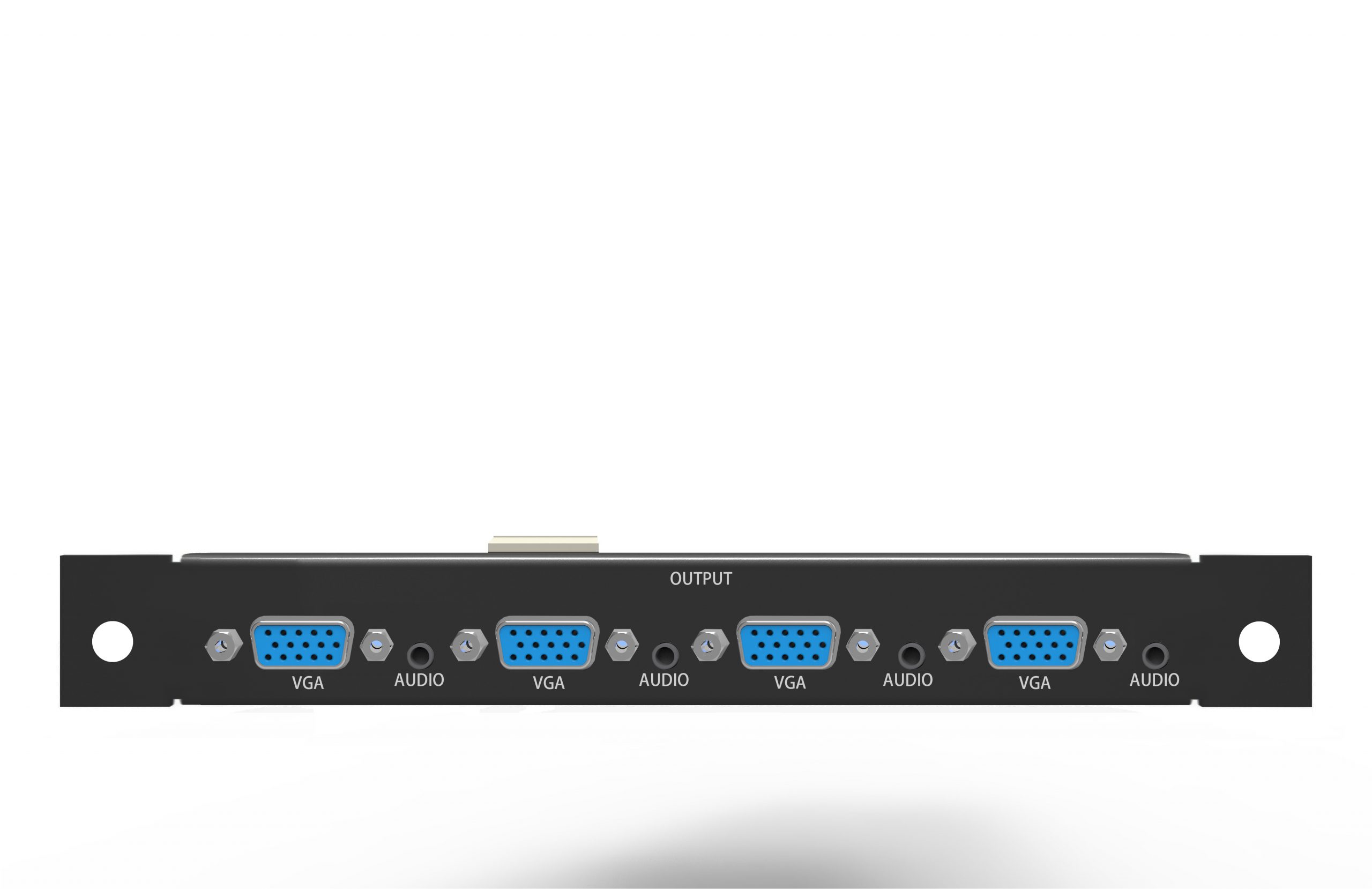

4VGA-OUT-W（VGA/色差输出卡）
无缝切换，切换过程无黑屏、抖动、撕裂等现象；
4路VGA信号输出，采用DB15母接口；
支持VGA、CVBS、YUV、YC、YPbPr、S-Video任一种信号输出；
支持独立音频输出（选配）；
最大支持分辨率：HDPC 1920x1200P@60Hz，HDTV 1920x1080P@60Hz；
具有最高达15米的长线输入自动均衡，对长距离的VGA电缆进行补偿。

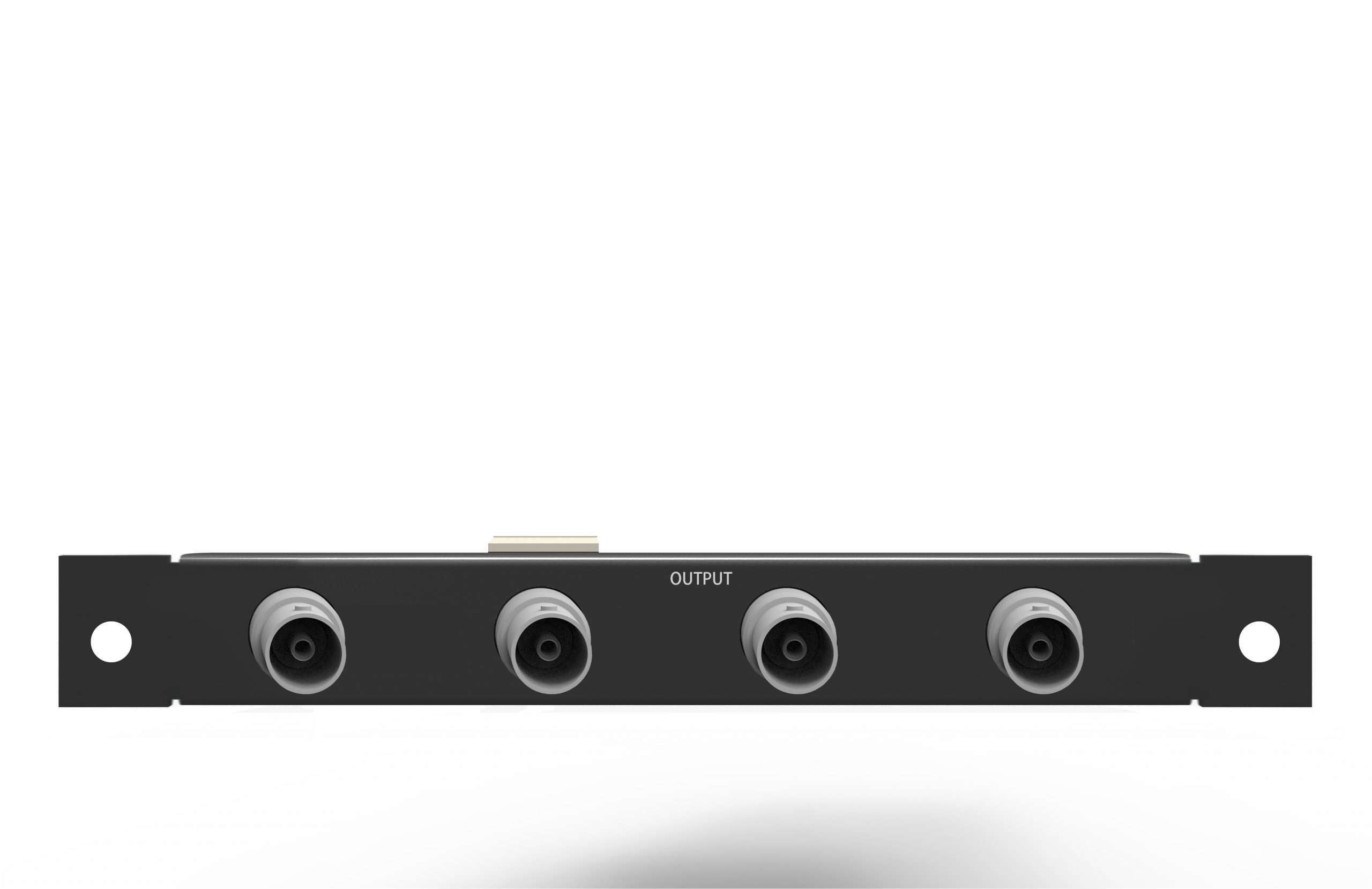

4AV-OUT-W（AV（CVBS）复合视频输出卡）
无缝切换，切换过程无黑屏、抖动、撕裂等现象；
4路视频采用RCA接口输出，音频采用3.5音频接头输出；
支持视频及音频同时输出；
24位真彩色像素格式；
3D去隔行,3D降噪,自动黑电平控制
